襯氟蝶閥氟塑料襯里層的質(zhì)量要求

作者：永嘉亞特防腐閥門有限公司來源：http://www.akanti.cn 更新時間：2016-03-31 0:02:09 點(diǎn)擊次數(shù)：

襯氟蝶閥氟塑料襯里層的質(zhì)量要求

氟塑料襯里閥門的表面應(yīng)當(dāng)光滑平整、無氣孔、裂紋、夾渣等缺陷。法蘭的翻邊處及其他轉(zhuǎn)角處應(yīng)色澤均勻，無泛白現(xiàn)象。并符合GB/T23711.1-2009和GB/T23711.6-2009的規(guī)定。氟塑料是高分子材料，有數(shù)據(jù)表明，氟塑料密度越大滲透系數(shù)越小，它們之間有線性關(guān)系。氟塑料襯里層的密度應(yīng)≥2.16g/cm3，且不允許有雜質(zhì)存在。

氟塑料的防腐蝕性能，必須達(dá)到標(biāo)準(zhǔn)的規(guī)定。如不能確定氟塑料的防腐蝕性能，必須按GB/T1763的規(guī)定做試驗(yàn)確認(rèn)。特別是在更換新牌號氟塑料時要作試驗(yàn)。用于食品、醫(yī)藥、衛(wèi)生級閥門的襯里材料，還應(yīng)無毒、無菌、無雜質(zhì)清潔衛(wèi)生的材料，符合GB/T17219的規(guī)定。

氟塑料與基體的結(jié)合強(qiáng)度，是衡量襯里質(zhì)量好壞的標(biāo)準(zhǔn)之一。氟塑料襯里層應(yīng)與基體貼合，法蘭面的襯里層應(yīng)襯滿密封面，并且有扣緊基體的設(shè)計結(jié)構(gòu)，襯里層在負(fù)壓0.08MPa條件下，氟塑料襯里層不出現(xiàn)凸起現(xiàn)象。

制造工藝

1 氟塑料襯里前的表面處理

閥門襯里前，應(yīng)將受襯面毛刺、油污清除干凈、修磨平整，盡可能使受襯面達(dá)到GB8923中規(guī)定的St2級，還可以采用機(jī)械加工的方法，將受襯面加工出T形槽和螺紋溝槽，增加襯里層與基體的結(jié)合強(qiáng)度，防止襯里層脫殼。將襯里面內(nèi)部轉(zhuǎn)角處的棱角銳邊倒鈍，內(nèi)圓角R＞2mm，外圓角R＞3mm，減少應(yīng)力，防止襯里層被銳角刺破。應(yīng)盡量滿足襯里工藝的要求。

2 模壓成型

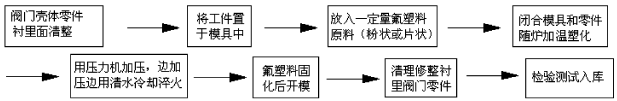

將需要模壓的蝶閥零件放入模具中，送入加熱爐內(nèi)加溫，加溫到一定溫度，如將氟塑料加熱到290℃～370℃使其熔融，在7～12MPa壓力下，使熔體充滿模具、壓實(shí)，冷至150℃脫模即待到制品。見工藝流程圖。
